一、产品概述

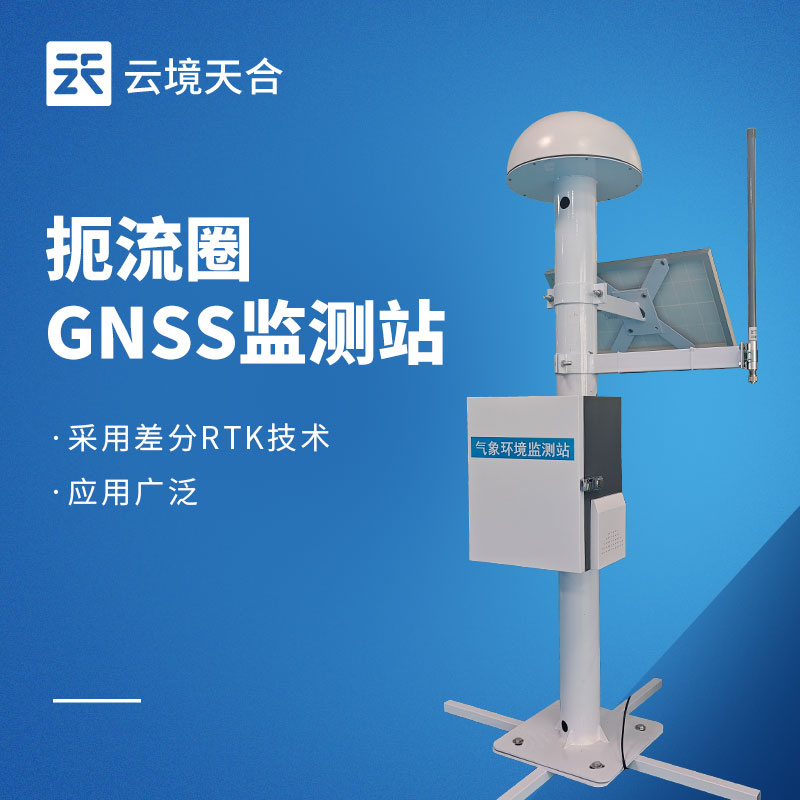

TH-WY1 GNSS 位移监测站（云境天合）依托差分 RTK 技术实现毫米级三维位移监测，可全天候捕捉边坡、坝体、桥梁等结构体微小形变数据。设备集成扼流圈抗多径天线、本地解算采集单元、太阳能自主供电模块，支持脱离云平台独立预警，兼容多类通讯协议与第三方监测平台，具备优异野外环境适应性。整套系统安装便捷、运维简单，可远程监控、自动数据分析，能够无缝接入各类安全监测体系，为地质灾害预警、工程结构安全管控提供稳定可靠的数据支撑。了解设备适配方案及相关信息，可联系我们获取详细内容（电话：13276363035）
二、核心参数表
| 参数分类 | 详细技术参数 |
|---|---|
| 传感器参数 | 供电 DC10V-15V；静态差分精度：水平 ±（2.5mm+1ppm），垂直 ±（5mm+1ppm）；配备扼流圈天线搭配磁性吸波材料；支持 Modbus-RTU、RTCM3 协议；支持设备本地解算水平、垂直位移；整机尺寸 φ360mm× 高 163mm；工作温度 - 40℃~+85℃，湿度 0% RH~95% RH 无凝露；整机功耗 0.25W |
| 数据采集与通信 | 测站支持 LORA、4G、无线网桥、WiFi、以太网传输；支持 TCP、HTTP、UDP 直传客户自有平台；采集器具备 RS485 ASCII 输出、RS485 Modbus 拓展接口，可外接雨量、渗压等环境传感器；内置 4G FPC 天线；云平台支持 TCP、HTTP 数据转发 |
| 供电与功耗 | 标配 30W 太阳能板 + 20AH 储能电池；传感器 + LORA 功耗 0.6W；传感器 + LORA + 数据上传功耗 0.96W；适配野外长期无人值守自主供电 |
| 环境适应性 | 一体化户外结构，适应露天长期部署；支持独立工作模式，不依赖云端实现位移超限报警、位移量、位移角度输出；配套云平台支持 3D 可视化，直观展示测点位移方向与形变量 |
三、产品功能与特点
1、毫米级高精度形变监测采用 RTK 差分定位方案，搭配扼流圈天线抑制多径干扰，有效提升复杂山区、矿区监测精度，精准捕捉结构体微小水平位移与垂直沉降。
2、本地独立运算，断网不失控监测站支持离线独立解算位移数据，无需依托云平台即可实现位移报警、位移数值与位移角度输出，规避网络中断造成监测失效风险。
3、极强系统兼容能力，便于项目集成支持多类通讯链路与标准传输协议，可直接 TCP/HTTP/UDP 对接客户现有平台；采集器预留 RS485 接口，可扩展接入各类水文、气象、岩土类传感器。
4、灵活组网方式，适配多样野外工况可选 4G、以太网、无线网桥、LORA 多种传输模式，太阳能成套供电方案，无外接市电区域同样可以实现长期不间断监测。
5、可视化云平台辅助监测管理配套监测云平台支持数据转发、3D 模型可视化展示，直观呈现各监测点位位移变化方向、变化速率，便于管理人员开展趋势研判与风险分析。
6、环境适应性强，长期稳定运行宽温宽湿度工作区间，整机低功耗设计，可适应高海拔、高温差、多雨潮湿等野外恶劣环境，降低后期运维频次。
四、系统架构与连接示意图
系统架构说明整套监测系统分为四层架构：GNSS 基准站 + GNSS 监测站（前端采集层）→数据采集传输单元（传输层）→云监测平台 / 客户自有平台（分析存储层）→电脑、移动端（应用终端层）。基准站持续输出差分数据，监测站接收差分信号完成 RTK 解算，实时输出三维位移数据；数据经由 LORA/4G / 以太网上传，既可接入云境天合监测平台，也能够直传第三方系统；平台完成数据存储、曲线分析、超限预警、3D 展示，用户远程查看测点形变信息。
备注：可提供基准站、监测站组网连接图纸、供电接线图用于方案投标与现场施工指导。
五、选型指南与配套清单
| 序号 | 配件名称 | 规格说明 | 用途 |
|---|---|---|---|
| 1 | TH-WY1 GNSS 位移接收机主机 | 扼流圈天线一体化接收机 | 边坡 / 结构体三维位移原始数据采集、本地解算 |
| 2 | 太阳能供电成套组件 | 30W 太阳能板、20AH 锂电池、充电控制器 | 野外无市电场景持续供电 |
| 3 | 一体化数据采集终端 | 支持 LORA/4G 通信、RS485 拓展 | 数据转发、外接传感器接入 |
| 4 | 混凝土观测基座、强制对中装置 | 标准监测墩配套构件 | 固定 GNSS 监测主机，保障安装稳定性 |
| 5 | 通讯天线（可选） | 4G 天线、LORA 天线 | 无线数据传输增强 |
| 6 | 操作手册、调试软件、通信协议文档 | 原厂技术资料 | 设备安装、参数配置、系统对接 |
重要安装提示：基准站与监测站推荐基线距离≤500m，最大不宜超过 2km；基线过长会显著降低监测精度；站点周边 20 米范围内尽量无高大建筑遮挡，优先保证天线视空条件。
六、质量保证与技术支持
TH-WY1 GNSS 位移监测站出厂完成连续老化测试、定位精度校准、高低温环境测试，满足地质灾害自动化监测相关行业使用要求。产品提供整机标准质保，质保期内非人为损坏提供免费维修。厂家提供完整技术支撑，包含方案布设指导、远程调试、现场安装视频指导、协议对接、故障排查等服务，全程配合项目实施、验收工作。
七、典型应用案例
案例一：山区高陡边坡滑坡自动化监测项目山区公路沿线滑坡隐患点布设 TH-WY1 GNSS 位移监测系统，搭建基准站 + 多台监测站组网方案，24 小时不间断采集坡体三维形变数据，位移超限自动预警，替代传统人工巡检，提前识别蠕动变形风险，保障道路通行安全。
案例二：水库大坝安全形变监测项目库区坝体布设多套 GNSS 位移监测站，实时监测坝体沉降与水平位移，监测数据同步接入水库安全管理平台，长期追踪坝体形变趋势，为水库汛期调度、工程维护提供数据依据。
八、获取详细规格书与报价
如需获取 TH-WY1 GNSS 位移监测站完整规格书、组网布置方案、通信协议文档、项目投标资料、成套报价，可联系商务与技术团队。我方可根据边坡、大坝、矿山等不同监测场景提供定制化点位布设方案、系统集成方案，全力配合项目投标、现场安装及验收工作。联系方式：咨询商务客服获取一对一技术方案与报价
